Gearhead기어헤드

RD2 시리즈

정밀 감속기 RV를 그리스 주입형의 밀폐 구조로 하여 각 주요 서보모터와 연결 가능하게 한 모델

나브테스코감속기

풀리(Pulley) 입력 타입 RDP-C (중공 타입)

  • RD2시리즈로부터 새로운 라인업으로서 풀리 입력 타입을 탄생.
  • 벨트 입력으로 모터의 설치 장소가 자유로워진 점과 함께 프리로 감속비 조절 가능.
  • 고객사의 상황에 맞춘 설치가 가능
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 풀리 입력 타입
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 주 베어링 내장
  • 그리스 주입 완료
02
사양표
형식
RDP-010C
RDP-027C
RDP-050C
RDP-100C
RDP-200C
RDP-320C
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 β 치수
(mm)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.22 108 108 98 245 58 15 6,000 32 3,500 less than 1 less than 1 47 421 0.0000552 10.3 686
0.594 100 99.82 265 662 58 15 6,000 35 3,500 less than 1 less than 1 147 1,068 0.000213 16.4 980
1.099 109 109 490 1,225 73.8 15 6,000 28 3,000 less than 1 less than 1 255 1,960 0.000302 28.8 1,764
2.198 101 100.5 980 2,450 73.8 15 6,000 30 3,000 less than 1 less than 1 510 2,813 0.000905 36.9 2,450
4.396 106 105.83 1,960 4,900 86.6 15 6,000 19 2,000 less than 1 less than 1 980 9,800 0.00237 93.8 8,820
7.034 157 157 7,840 4,900 86.6 15 6,000 13 2,000 less than 1 less than 1 1,960 12,740 0.00387 139.7 20,580
나브테스코감속기

풀리(Pulley) 입력 타입 RDP-E (중실 타입)

  • RD2시리즈로부터 새로운 라인업으로서 풀리 입력 타입을 탄생.
  • 벨트 입력으로 모터의 설치 장소가 자유로워진 점과 함께 프리로 감속비 조절 가능.
  • 고객사의 상황에 맞춘 설치 가능
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 풀리 입력 타입
  • 백래쉬 1분이내
  • 로스트 모션 1분이내
  • 주 베어링 내장
  • 그리스 주입 완료
02
사양표
형식
RDP-020E
RDP-040E
RDP-080E
RDP-160E
RDP-320E
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 β 치수
(mm)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.375 81 81 167 412 58 15 6,000 43 3,500 less than 1 less than 1 49 372 0.0000224 8.3 882
0.924 57 57 412 1,029 73.8 15 6,000 53 3,000 less than 1 less than 1 108 931 0.000173 16.4 1,666
1.758 81 81 784 1,960 73.8 15 6,000 37 3,000 less than 1 less than 1 196 1,176 0.000192 22.8 2,156
3.517 66 66 1,568 3,920 86.6 15 6,000 30 2,000 less than 1 less than 1 392 2,940 0.000894 41.9 3,920
7.034 81 81 3,136 7,840 86.6 15 6,000 25 2,000 less than 1 less than 1 980 4,900 0.00117 67.3 7,056
03
영상
나브테스코감속기

직교 입력 타입 RDR-C (중공 타입)

  • RD2시리즈로부터 새로운 라인업으로 직교 입력 타입 설정.
  • 직교 입력 타입으로 탑재하는 장치를 얇게 만들수 있음
  • 좁은 장소에 설치 가능
  • 데이블 용도로는 높이를 줄이면서도 고정밀도 위치 결정이 가능
  • 저상화의 실현
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 직교 입력 타입
  • 백레쉬 1.5분 이내
  • 로스트 모션 1.5분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
RDR-010C
RDR-010C
RDR-010C
RDR-010C
RDR-010C
RDR-027C
RDR-027C
RDR-027C
RDR-027C
RDR-050C
RDR-050C
RDR-050C
RDR-050C
RDR-100C
RDR-100C
RDR-100C
RDR-100C
RDR-200C
RDR-200C
RDR-200C
RDR-200C
RDR-320C
RDR-320C
RDR-320C
RDR-320C
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 허용모멘트①
(N・m)
0.22 81 81 98 245 15 6,000 43 3,500 less than 1.5 less than 1.5 47 421 686
0.22 108 108 98 245 15 6,000 32 3,500 less than 1.5 less than 1.5 47 421 686
0.22 153 153 98 245 15 6,000 23 3,500 less than 1.5 less than 1.5 47 421 686
0.22 189 189 98 245 15 6,000 19 3,500 less than 1.5 less than 1.5 47 421 686
0.22 243 243 98 245 15 6,000 14 3,500 less than 1.5 less than 1.5 47 421 686
0.594 100 99.82 265 662 15 6,000 35 3,500 less than 1.5 less than 1.5 147 1,068 980
0.594 142 141.68 265 662 15 6,000 25 3,500 less than 1.5 less than 1.5 147 1,068 980
0.594 184 184 265 662 15 6,000 19 3,500 less than 1.5 less than 1.5 147 1,068 980
0.594 233 233.45 265 662 15 6,000 15 3,500 less than 1.5 less than 1.5 147 1,068 980
1.099 109 109 490 1,225 15 6,000 28 3,000 less than 1.5 less than 1.5 255 1,960 1,764
1.099 153 152.6 490 1,225 15 6,000 20 3,000 less than 1.5 less than 1.5 255 1,960 1,764
1.099 196 196.2 490 1,225 15 6,000 15 3,000 less than 1.5 less than 1.5 255 1,960 1,764
1.099 240 239.8 490 1,225 15 6,000 13 3,000 less than 1.5 less than 1.5 255 1,960 1,764
2.198 101 100.5 980 2,450 15 6,000 30 3,000 less than 1.5 less than 1.5 510 2,813 2,450
2.198 150 150 980 2,450 15 6,000 20 3,000 less than 1.5 less than 1.5 510 2,813 2,450
2.198 210 210 980 2,450 15 6,000 14 3,000 less than 1.5 less than 1.5 510 2,813 2,450
2.198 258 258 980 2,450 15 6,000 12 3,000 less than 1.5 less than 1.5 510 2,813 2,450
4.396 106 105.83 1,960 4,900 15 6,000 19 2,000 less than 1.5 less than 1.5 980 9,800 8,820
4.396 156 155.96 1,960 4,900 15 6,000 13 2,000 less than 1.5 less than 1.5 980 9,800 8,820
4.396 206 206.09 1,960 4,900 15 6,000 10 2,000 less than 1.5 less than 1.5 980 9,800 8,820
4.396 245 245.08 1,960 4,900 15 6,000 8 2,000 less than 1.5 less than 1.5 980 9,800 8,820
7.034 115 115 3,136 7,840 15 6,000 17 2,000 less than 1.5 less than 1.5 1,960 12,740 20,580
7.034 157 157 3,136 7,840 15 6,000 13 2,000 less than 1.5 less than 1.5 1,960 12,740 20,580
7.034 207 207 3,136 7,840 15 6,000 10 2,000 less than 1.5 less than 1.5 1,960 12,740 20,580
7.034 253 253 3,136 7,840 15 6,000 8 2,000 less than 1.5 less than 1.5 1,960 12,740 20,580
나브테스코감속기

직교 입력 타입 RDR-E (중실 타입)

  • RD2시리즈로부터 새로운 라인업으로 직교 입력 타입 설정.
  • 직교 입력 타입으로 탑재하는 장치를 얇게 만들수 있음
  • 좁은 장소에 설치 가능
  • 데이블 용도로는 높이를 줄이면서도 고정밀도 위치 결정이 가능
  • 저상화의 실현
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 직교 입력 타입
  • 백레쉬 1.5분 이내
  • 로스트 모션 1.5분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
RDR-006E
RDR-006E
RDR-006E
RDR-006E
RDR-006E
RDR-020E
RDR-020E
RDR-020E
RDR-020E
RDR-020E
RDR-020E
RDR-040E
RDR-040E
RDR-040E
RDR-040E
RDR-040E
RDR-040E
RDR-080E
RDR-080E
RDR-080E
RDR-080E
RDR-080E
RDR-080E
RDR-160E
RDR-160E
RDR-160E
RDR-160E
RDR-160E
RDR-160E
RDR-320E
RDR-320E
RDR-320E
RDR-320E
RDR-320E
RDR-320E
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 허용모멘트①
(N・m)
0.26 31 31 58 117 30 6,000 100 3,500 less than 2 less than 2 20 117 196
0.26 43 43 58 117 30 6,000 81 3,500 less than 2 less than 2 20 117 196
0.26 54 54 58 117 30 6,000 65 3,500 less than 2 less than 2 20 117 196
0.26 79 79 58 117 30 6,000 44 3,500 less than 2 less than 2 20 117 196
0.26 103 103 58 117 30 6,000 34 3,500 less than 2 less than 2 20 117 196
0.242 41 41 108 271 15 6,000 75 3,500 less than 1.5 less than 1.5 49 372 882
0.339 57 57 151 378 15 6,000 61 3,500 less than 1.5 less than 1.5 49 372 882
0.375 81 81 167 412 15 6,000 43 3,500 less than 1.5 less than 1.5 49 372 882
0.375 105 105 167 412 15 6,000 33 3,500 less than 1.5 less than 1.5 49 372 882
0.375 121 121 167 412 15 6,000 29 3,500 less than 1.5 less than 1.5 49 372 882
0.375 161 161 167 412 15 6,000 22 3,500 less than 1.5 less than 1.5 49 372 882
0.897 41 41 400 1,000 15 6,000 70 3,000 less than 1.5 less than 1.5 108 931 1,666
0.924 57 57 412 1,029 15 6,000 53 3,000 less than 1.5 less than 1.5 108 931 1,666
0.924 81 81 412 1,029 15 6,000 37 3,000 less than 1.5 less than 1.5 108 931 1,666
0.924 105 105 412 1,029 15 6,000 29 3,000 less than 1.5 less than 1.5 108 931 1,666
0.924 121 121 412 1,029 15 6,000 25 3,000 less than 1.5 less than 1.5 108 931 1,666
0.924 153 153 412 1,029 15 6,000 20 3,000 less than 1.5 less than 1.5 108 931 1,666
0.897 41 41 400 1,000 15 6,000 70 3,000 less than 1.5 less than 1.5 196 1,176 2,156
1.247 57 57 556 1,390 15 6,000 53 3,000 less than 1.5 less than 1.5 196 1,176 2,156
1.758 81 81 784 1,960 15 6,000 37 3,000 less than 1.5 less than 1.5 196 1,176 2,156
1.758 101 101 784 1,960 15 6,000 30 3,000 less than 1.5 less than 1.5 196 1,176 2,156
1.758 121 121 784 1,960 15 6,000 25 3,000 less than 1.5 less than 1.5 196 1,176 2,156
1.758 153 153 784 1,960 15 6,000 20 3,000 less than 1.5 less than 1.5 196 1,176 2,156
3.517 66 66 1,568 3,920 15 6,000 30 2,000 less than 1.5 less than 1.5 392 2,940 3,920
3.517 81 81 1,568 3,920 15 6,000 25 2,000 less than 1.5 less than 1.5 392 2,940 3,920
3.517 101 101 1,568 3,920 15 6,000 20 2,000 less than 1.5 less than 1.5 392 2,940 3,920
3.517 121 121 1,568 3,920 15 6,000 17 2,000 less than 1.5 less than 1.5 392 2,940 3,920
3.517 145 145 1,568 3,920 15 6,000 14 2,000 less than 1.5 less than 1.5 392 2,940 3,920
3.517 171 171 1,568 3,920 15 6,000 12 2,000 less than 1.5 less than 1.5 392 2,940 3,920
4.037 66 66 1,800 4,503 15 6,000 30 2,000 less than 1.5 less than 1.5 980 4,900 7,056
4.954 81 81 2,209 5,527 15 6,000 25 2,000 less than 1.5 less than 1.5 980 4,900 7,056
6.179 101 101 2,755 6,892 15 6,000 20 2,000 less than 1.5 less than 1.5 980 4,900 7,056
7.034 121 121 3,136 7,840 15 6,000 17 2,000 less than 1.5 less than 1.5 980 4,900 7,056
7.034 141 141 3,136 7,840 15 6,000 14 2,000 less than 1.5 less than 1.5 980 4,900 7,056
7.034 185 185 3,136 7,840 15 6,000 11 2,000 less than 1.5 less than 1.5 980 4,900 7,056
나브테스코감속기

스트레이트 입력 타입 RDS-C(중공 타입)

  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 편리성 대폭 향상
  • 손쉽게 고성능의 RV감속기를 사용 가능
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 그리스 주입 완료
  • 백레쉬 1분 이내
  • 로스트 모션 1분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
02
사양표
형식
RDS-010C
RDS-010C
RDS-010C
RDS-010C
RDS-010C
RDS-027C
RDS-027C
RDS-027C
RDS-027C
RDS-050C
RDS-050C
RDS-050C
RDS-050C
RDS-100C
RDS-100C
RDS-100C
RDS-100C
RDS-200C
RDS-200C
RDS-200C
RDS-200C
RDS-320C
RDS-320C
RDS-320C
RDS-320C
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 허용모멘트①
(N・m)
0.22 81 81 98 245 15 6,000 43 3,500 less than 1 less than 1 47 421 686
0.22 108 108 98 245 15 6,000 32 3,500 less than 1 less than 1 47 421 686
0.22 153 153 98 245 15 6,000 23 3,500 less than 1 less than 1 47 421 686
0.22 189 189 98 245 15 6,000 19 3,500 less than 1 less than 1 47 421 686
0.22 243 243 98 245 15 6,000 14 3,500 less than 1 less than 1 47 421 686
0.594 100 99.82 265 662 15 6,000 35 3,500 less than 1 less than 1 147 1,068 980
0.594 142 141.68 265 662 15 6,000 25 3,500 less than 1 less than 1 147 1,068 980
0.594 184 184 265 662 15 6,000 19 3,500 less than 1 less than 1 147 1,068 980
0.594 233 233.45 265 662 15 6,000 15 3,500 less than 1 less than 1 147 1,068 980
1.099 109 109 490 1,225 15 6,000 28 3,000 less than 1 less than 1 255 1,960 1,764
1.099 153 152.6 490 1,225 15 6,000 20 3,000 less than 1 less than 1 255 1,960 1,764
1.099 196 196.2 490 1,225 15 6,000 15 3,000 less than 1 less than 1 255 1,960 1,764
1.099 240 239.8 490 1,225 15 6,000 13 3,000 less than 1 less than 1 255 1,960 1,764
2.198 101 100.5 980 2,450 15 6,000 30 3,000 less than 1 less than 1 510 2,813 2,450
2.198 150 150 980 2,450 15 6,000 20 3,000 less than 1 less than 1 510 2,813 2,450
2.198 210 210 980 2,450 15 6,000 14 3,000 less than 1 less than 1 510 2,813 2,450
2.198 258 258 980 2,450 15 6,000 12 3,000 less than 1 less than 1 510 2,813 2,450
4.396 106 105.83 1,960 4,900 15 6,000 19 2,000 less than 1 less than 1 980 9,800 8,820
4.396 156 155.96 1,960 4,900 15 6,000 13 2,000 less than 1 less than 1 980 9,800 8,820
4.396 206 206.09 1,960 4,900 15 6,000 10 2,000 less than 1 less than 1 980 9,800 8,820
4.396 245 245.08 1,960 4,900 15 6,000 8 2,000 less than 1 less than 1 980 9,800 8,820
7.034 115 115 3,136 7,840 15 6,000 17 2,000 less than 1 less than 1 1,960 12,740 20,580
7.034 157 157 3,136 7,840 15 6,000 13 2,000 less than 1 less than 1 1,960 12,740 20,580
7.034 207 207 3,136 7,840 15 6,000 10 2,000 less than 1 less than 1 1,960 12,740 20,580
7.034 253 253 3,136 7,840 15 6,000 8 2,000 less than 1 less than 1 1,960 12,740 20,580
나브테스코감속기

스트레이트 입력 타입 RDS-E(중실 타입)

  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 편리성 대폭 향상
  • 손쉽게 고성능의 RV감속기를 사용 가능
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 그리스 주입 완료
  • 백레쉬 1분 이내
  • 로스트 모션 1분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
02
사양표
형식
RDS-006E
RDS-006E
RDS-006E
RDS-006E
RDS-006E
RDS-020E
RDS-020E
RDS-020E
RDS-020E
RDS-020E
RDS-020E
RDS-040E
RDS-040E
RDS-040E
RDS-040E
RDS-040E
RDS-040E
RDS-080E
RDS-080E
RDS-080E
RDS-080E
RDS-080E
RDS-080E
RDS-160E
RDS-160E
RDS-160E
RDS-160E
RDS-160E
RDS-160E
RDS-320E
RDS-320E
RDS-320E
RDS-320E
RDS-320E
RDS-320E
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용입력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 허용모멘트①
(N・m)
0.26 31 31 58 117 30 6,000 3,500 less than 1.5 less than 1.5 20 117 196
0.26 43 43 58 117 30 6,000 3,500 less than 1.5 less than 1.5 20 117 196
0.26 54 54 58 117 30 6,000 3,500 less than 1.5 less than 1.5 20 117 196
0.26 79 79 58 117 30 6,000 3,500 less than 1.5 less than 1.5 20 117 196
0.26 103 103 58 117 30 6,000 3,500 less than 1.5 less than 1.5 20 117 196
0.38 41 41 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.38 57 57 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.38 81 81 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.38 105 105 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.38 121 121 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.38 161 161 167 412 15 6,000 3,500 less than 1 less than 1 49 372 882
0.92 41 41 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
0.92 57 57 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
0.92 81 81 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
0.92 105 105 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
0.92 121 121 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
0.92 153 153 412 1,029 15 6,000 3,000 less than 1 less than 1 108 931 1,666
1.76 41 41 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
1.76 57 57 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
1.76 81 81 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
1.76 101 101 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
1.76 121 121 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
1.76 153 153 784 1,960 15 6,000 3,000 less than 1 less than 1 196 1,176 2,156
3.52 66 66 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
3.52 81 81 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
3.52 101 101 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
3.52 121 121 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
3.52 145 145 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
3.52 171 171 1,568 3,920 15 6,000 2,000 less than 1 less than 1 392 2,940 3,920
7.03 66 66 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056
7.03 81 81 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056
7.03 101 101 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056
7.03 121 121 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056
7.03 141 141 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056
7.03 185 185 3,136 7,840 15 6,000 2,000 less than 1 less than 1 980 4,900 7,056

GH시리즈

고속 회전 타입

나브테스코감속기

GH-S (출력축 샤프트 타입)

  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 편리성 대폭 향상
  • 주행축, 승강축 등으로 폭넓게 사용
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 고속 회전
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
GH7
GH7
GH7
GH17
GH17
GH17
GH24
GH24
GH24
GH40
GH40
GH40
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격수명
(hr)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.52 11 11.24390244 69 206 6,000 0.0000425 8 460
0.52 21 21 69 206 6,000 0.0000242 8 460
0.52 31 30.6 69 206 6,000 0.0000188 8 460
1.25 31 31 167 500 6,000 0.0000771 15.5 804
1.25 11 11 167 500 6,000 0.00019 15.5 804
1.25 21 21 167 500 6,000 0.0001 15.5 804
1.76 11 11 235 706 6,000 0.000148 15.5 843
1.76 21 21 235 706 6,000 0.0000656 15.5 843
1.76 31 31 235 706 6,000 0.0000472 15.5 843
2.94 11 10.74358974 393 1,176 6,000 0.000826 35.5 1,823
2.93 21 21 392 1,176 6,000 0.00041 35.5 1,823
2.93 31 31.43478261 392 1,176 6,000 0.000306 35.5 1,823
나브테스코감속기

GH-P (출력축 플랜지 타입)

  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 편리성 대폭 향상
  • 주행축, 승강축 등으로 폭넓게 사용
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 고속 회전
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
GH7
GH7
GH7
GH17
GH17
GH17
GH24
GH24
GH24
GH40
GH40
GH40
GH100
GH100
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.52 11 11.24390244 69 206 50 6,000 less than 6 less than 6 0.0000425 8 460
0.52 21 21 69 206 50 6,000 less than 6 less than 6 0.0000242 8 460
0.52 31 30.6 69 206 50 6,000 less than 6 less than 6 0.0000188 8 460
1.25 11 11 167 500 50 6,000 less than 6 less than 6 0.00019 15.5 804
1.25 21 21 167 500 50 6,000 less than 6 less than 6 0.0001 15.5 804
1.25 31 31 167 500 50 6,000 less than 6 less than 6 0.0000771 15.5 804
1.76 11 11 235 706 50 6,000 less than 6 less than 6 0.000148 15.5 843
1.76 21 21 235 706 50 6,000 less than 6 less than 6 0.0000656 15.5 843
1.76 31 31 235 706 50 6,000 less than 6 less than 6 0.0000472 15.5 843
2.94 11 10.74358974 393 1,176 50 6,000 less than 6 less than 6 0.000826 35.5 1,823
2.93 21 21 392 1,176 50 6,000 less than 6 less than 6 0.00041 35.5 1,823
2.93 31 31.43478261 392 1,176 50 6,000 less than 6 less than 6 0.000306 35.5 1,823
7.33 21 20.375 980 2,942 50 6,000 less than 10 less than 10 0.00149 90 4,900
7.33 31 31.4 980 2,942 50 6,000 less than 10 less than 10 0.00114 90 4,900

RH 시리즈

「고출력 토크」「컴팩트」「경량화」에 대응한 모델, 각 사 서보모터 호환 부품 부속, 그리스 주입 후 출하로 고객사의 편리성을 향상시킨 모델

나브테스코감속기

고출력 토크 대응 RH-N (중실 타입)

  • 고출력 토크
  • 경량화
  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 사용의 편리성을 대폭 향상
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 고출력 토크 대응
  • 컴팩트
  • 주 베어링 내장
  • 그리스 주입 완료
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 각 사 모터 결합 부품 부속
02
사양표
형식
RH-500N
RH-500N
RH-500N
RH-500N
RH-500N
RH-500N
RH-700N
RH-700N
RH-700N
RH-700N
RH-700N
RH-700N
정격출력
(kw)		 감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 허용모멘트①
(N・m)		 허용트러스트①
(N)
10.99 81 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
10.99 105 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
10.99 123 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
10.99 144 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
10.99 159 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
10.99 192.75 4,900 12,250 15 6,000 25 less than 1 less than 1 11,000 32,000
15.7 105 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
15.7 118 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
15.7 142.44 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
15.7 159 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
15.7 183 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
15.7 203.52 7,000 17,500 15 6,000 19 less than 1 less than 1 15,000 44,000
나브테스코감속기

대(大)모멘트/고출력 토크 대응 RH-C (중공 타입)

  • 대중공(Φ１３２), 대모멘트면서 컴팩트한 모델.
  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 그리스 교환을 고려한 주입구 배치
  • 설비 설계를 배려한 취부용 탭&관통 홀을 준비하여 설비 설계의 자유도를 향상
  • 센서
    • 대(大) 모멘트/ 고출력 토크
    • 넒은 중공（φ132 ： RH-900C）
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 컴팩트
  • 주 베어링 내장
  • 그리스 주입 완료
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 각 사 모터 결합 부품 부속
02
사양표
형식
RH-900C
RH-900C
RH-900C
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 질량
(kg)		 허용모멘트①
(N・m)		 허용트러스트①
(N)
19.78 186 186 8,820 22,050 15 6,000 15 less than 1 less than 1 410 44,100 88,200
19.78 258 258 8,820 22,050 15 6,000 15 less than 1 less than 1 410 44,100 88,200
19.78 330 330 8,820 22,050 15 6,000 15 less than 1 less than 1 410 44,100 88,200
나브테스코감속기

포지셔너용 RH-Foot-type (중공/베이스부착 타입)

  • 각 사 로봇 외부축 모터 취부 가능
  • 간단히 고성능 정밀 감속기RV™ 사용 가능
  • 베이스 부착 구조에 의해 BBQ포지셔너에 간단한 취부와 동시에 편평화를 실현
  • 그리스 주입 후 출하
  • 센서
    • 편평베이스 플랜지 부착 대중공경
    • (Φ120mm：320CA, Φ70mm：155C)
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 주 베어링 내장
  • 그리스 주입 완료
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 로봇 외부축 모터 장착 가능
02
사양표
형식
RH-155C-R
RH-155C-R
RH-155C-R
RH-155C-D
RH-155C-D
RH-155C-D
RH-320CA
정격출력
(kw)		 감속비 실감속비 모터 장착구의 방향 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 허용출력회전수
(r.p.m.)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 질량
(kg)		 허용모멘트①
(N・m)		 허용트러스트①
(N)
3.297 78.3 78.3 R 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
3.297 104.4 104.4 R 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
3.297 120.46 120.46 R 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
3.297 78.3 78.3 D 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
3.297 104.4 104.4 D 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
3.297 120.46 120.46 D 1,470 3,675 15 6,000 51 less than 1 less than 1 735 90 4,000 16,000
7.034 152 152 L 3,136 7,840 15 6,000 25 less than 1 less than 1 1,960 212 20,580 29,400

RA시리즈

정밀 감속기를 공작기계 메이커가 사용하기 용이하도록 개량한 기어헤드 타입

나브테스코감속기

공작기계 ATC매거진용 RA-C (샤프트 회전 타입)

  • 고정밀도 인덱싱, 케이스 회전이 가능
  • ATC 매거진, ATC 암, APC, 터릿부에 널리 채용
  • 이외에도 RD 시리즈와 마찬가지로 정밀 감속기의 기어헤드로서 폭넓은 분야에 활용 가능
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 컴팩트화
  • 케이스 회전 가능
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
RA-20EC
RA-20EC
RA-20EC
RA-20EC
RA-20EC
RA-40EC
RA-40EC
RA-40EC
RA-40EC
RA-80EC
RA-80EC
RA-80EC
RA-80EC
RA-160EC
RA-160EC
RA-160EC
RA-160EC
RA-160EC
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.375 81 81 167 412 15 6,000 less than 1 less than 1 49 372 0.00000607 9.5 882
0.375 105 105 167 412 15 6,000 less than 1 less than 1 49 372 0.00000432 9.5 882
0.375 121 121 167 412 15 6,000 less than 1 less than 1 49 372 0.00000356 9.5 882
0.375 141 141 167 412 15 6,000 less than 1 less than 1 49 372 0.00000288 9.5 882
0.375 161 161 167 412 15 6,000 less than 1 less than 1 49 372 0.00000239 9.5 882
0.924 81 81 412 1,029 15 6,000 less than 1 less than 1 108 931 0.000022 20 1,666
0.924 105 105 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000163 20 1,666
0.924 121 121 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000137 20 1,666
0.924 153 153 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000101 20 1,666
1.758 81 81 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.00006 27 2,156
1.758 101 101 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000482 27 2,156
1.758 121 121 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000396 27 2,156
1.758 153 153 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000298 27 2,156
3.517 81 81 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000177 59 3,920
3.517 101 101 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.00014 59 3,920
3.517 129 129 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000106 59 3,920
3.517 145 145 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000087 59 3,920
3.517 171 171 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000074 59 3,920
나브테스코감속기

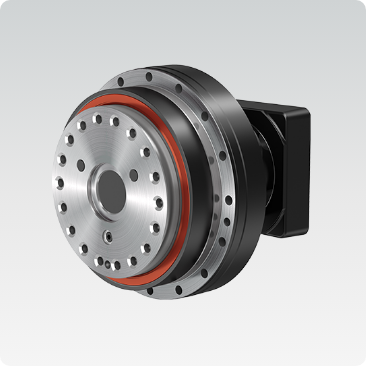

공작기계 ATC매거진용 RA-A (케이스 회전 타입)

  • 고정밀도 인덱싱, 케이스 회전이 가능
  • ATC 매거진, ATC 암, APC, 터릿부에 널리 채용
  • 이외에도 RD 시리즈와 마찬가지로 정밀 감속기의 기어헤드로서 폭넓은 분야에 활용 가능
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 컴팩트화
  • 케이스 회전 가능
  • 백래쉬 1분 이내
  • 로스트 모션 1분 이내
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
RA-20EA
RA-20EA
RA-20EA
RA-20EA
RA-20EA
RA-40EA
RA-40EA
RA-40EA
RA-40EA
RA-80EA
RA-80EA
RA-80EA
RA-80EA
RA-160EA
RA-160EA
RA-160EA
RA-160EA
RA-160EA
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
0.375 80 80 167 412 15 6,000 less than 1 less than 1 49 372 0.00000607 10 882
0.375 104 104 167 412 15 6,000 less than 1 less than 1 49 372 0.00000432 10 882
0.375 120 120 167 412 15 6,000 less than 1 less than 1 49 372 0.00000356 10 882
0.375 140 140 167 412 15 6,000 less than 1 less than 1 49 372 0.00000288 10 882
0.375 160 160 167 412 15 6,000 less than 1 less than 1 49 372 0.00000239 10 882
0.924 80 80 412 1,029 15 6,000 less than 1 less than 1 108 931 0.000022 18.5 1,666
0.924 104 104 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000163 18.5 1,666
0.924 120 120 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000137 18.5 1,666
0.924 152 152 412 1,029 15 6,000 less than 1 less than 1 108 931 0.0000101 18.5 1,666
1.758 80 80 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.00006 28 2,156
1.758 100 100 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000482 28 2,156
1.758 120 120 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000396 28 2,156
1.758 152 152 784 1,960 15 6,000 less than 1 less than 1 196 1,176 0.0000298 28 2,156
3.517 80 80 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000177 58 3,920
3.517 100 100 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.00014 58 3,920
3.517 128 128 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000106 58 3,920
3.517 144 144 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000087 58 3,920
3.517 170 170 1,568 3,920 15 6,000 less than 1 less than 1 392 2,940 0.000074 58 3,920

RS시리즈

RS시리즈

나브테스코감속기

인덱스 테이블용 RS (직교 입력 타입)

  • 직교 입력에 의한 저상화, 중공화를 실현
  • 기존의 고하중 지지를 강화하여 MAX9톤의 적재 가능.
  • 각 사 서보모터 호환 가능 부품 부속
  • 그리스 주입 후 출하
  • 테이블 구조 채용에 의해 고객님의 설계·조립 공수를 대폭 삭감
  • 로봇의 외부 축에 최적인 인덱스 테이블 유닛.
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 테이블 타입
  • 직교 입력 타입
  • MAX9톤까지 적재 가능
  • 백래쉬 1분 이내 (RS-50A는 1.5분 이내)
  • 로스트 모션 1분 이내 (RS-50A는 1.5분 이내)
  • 주 베어링 내장
  • 각 사 모터 결합 부품 부속
  • 그리스 주입 완료
02
사양표
형식
RS-50A
RS-50A
RS-50A
RS-260A
RS-320A
RS-320B
RS-400A
RS-900A
RS-900A
정격출력
(kw)		 감속비 실감속비 정격토크
(N・m)		 기동 정지 시 허용토크
(N・m)		 정격회전수
(r.p.m.)		 정격수명
(hr)		 백래쉬
(arc.min.)		 로스트모션
(arc.min.)		 비틀림 강성
(Nm/arc.min.)		 모멘트 강성
(Nm/arc.min.)		 관성모멘트
(kg・m^2)		 질량
(kg)		 허용모멘트①
(N・m)
1.099 65.4 65.4 490 1,225 15 6,000 less than 1.5 less than 1.5 255 1,960 0.000903 40 1,764
1.099 130.8 130.8 490 1,225 15 6,000 less than 1.5 less than 1.5 255 1,960 0.000488 40 1,764
1.099 163.5 163.5 490 1,225 15 6,000 less than 1.5 less than 1.5 255 1,960 0.000403 40 1,764
5.72 120 120 2,548 6,370 15 6,000 less than 1 less than 1 1,540 8,320 0.00576 165 12,740
7.03 170 170 3,136 7,840 15 6,000 less than 1 less than 1 1,570 12,740 0.0034 290 20,580
7.03 170 170 3,136 7,840 15 6,000 less than 1 less than 1 1,570 12,740 0.0034 305 20,580
8.79 170 170 3,920 9,800 15 6,000 less than 1 less than 1 2,450 19,600 0.00405 290 24,500
19.78 193.6 193.6 8,820 17,640 15 6,000 less than 1 less than 1 4,900 37,730 0.0116 480 44,100
19.78 240 240 8,820 17,640 15 6,000 less than 1 less than 1 4,900 37,730 0.0114 480 44,100

RT시리즈

각 사 서보모터 호환, 그리스 주입 후 출하로 고객사의 편리성을 향상시킨 모델

나브테스코감속기

고감속비 대응( 대형 기어헤드) RT

  • 고감속비
  • 컴팩트/ 경량
  • 고 정밀도
  • 각 사 서보모터 호환 가능
  • 그리스 주입 후 출하
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 백래쉬 1분 이내 (RT-G는 1.5분 이내）
  • 로스트 모션 1분 이내（RT-G는 1.5분 이내）
  • 주축 베어링 내장
  • 각 사 모터 호환 가능
  • 그리스 주입 완료
02
사양표

서비스 준비중입니다.
