Equipment철광관련기기

레졸버

회전 각도를 2상의 교류 전압(아날로그 신호)으로 출력하는 각도 센서. 철심과 코일만으로 구성되어 다른 센서에 비해 구조적으로 높은 내환경성을 가짐

타마가와서보모터

VR형 레졸버(Singlsyn)

  • 6가지의 라인업으로 리뉴얼!
  • Singlsyn(싱글 신)은 고온·진동·충격에 강하고, 높은 신뢰성을 가지는 초박형 각도 검출기
카탈로그 제품 문의 info@tne-systems.com

※Singlsyn은 타마가와사의 VR형 레졸버의 등록상표입니다

01
특징
  • 험한 환경 조건에서도 안정된 성능을 발휘할 수 있는 센서!
  • 로터에 코일을 없애는 것으로, 저가격화, 고신뢰성을 실현한 VR형 레졸버
  • 로터 철심을 특수한 형상으로 하여, 로터 철심과 스테이터 철심 사이의 갭의 변화에 의해 출력 전압의 진폭 변화를 발생
  • 내장형 초박형 구조로 인해 내장 공간을 최소화
타마가와서보모터

브러쉬리스 레졸버(Smartsyn)

  • 넓은 사용 온도 범위: [-55~+155℃(※)] ※ 빌트인 타입의 경우
  • 고온 대응:용접 로봇, 사출 성형기 등 고온 환경에서도 사용 가능
  • 저온 대응:항공기, 우주 환경에서도 대응 가능
  • 진동: 196 m/s²{20G} 10Hz~500Hz 3축 각 2시간
  • 충격: 981 m/s²{100G} 6ms 6축 각 3회계 18회
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 내환경성이 뛰어난 회전 각도 센서 브러시리스 리졸버
  • 전자부품, 광학부품이 없으며 브러시리스로 인해 유지 보수가 필요 없음
  • 고속 회전이 가능
  • 장거리 전송 가능
  • 소형・경량
타마가와서보모터

R/D 컨버터 (SmartCorder)

  • 내고온 온도 범위 :-40~+125℃
  • 고속 회전 최대각 속도 : 240,000 min-1
  • 소형 48핀 QFP(7×7 mm) 핀 간격 : 0.5 mm
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • 레졸버 신호를 디지털 절대 위치 각도 신호로 변환하는 레졸버 /디지털 변환 IC
  • 타마가와사의 레졸버와 조합하여 자동차를 비롯하여 로봇, 공작기계에 이르기까지 폭넓은 분야에서의 각도 검출에 사용 가능

싱크로

싱크로의 원리는 트랜스와 거의 동일. 한쪽의 싱크로(발신기) 축을 회전시키면, 다른 한쪽의 싱크로(수신기) 축도 마찬가지로 회전하는 것을 이용하여 발신기 축의 기계적 각도의 변화를 멀리 전달

타마가와서보모터

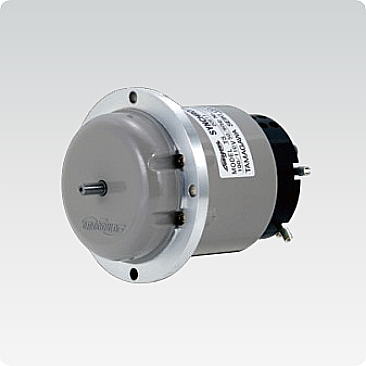

TAMAGAWA SEIKI 싱크로

  • 고신뢰성
  • 고정밀도
  • 토크용 싱크로 /제어용 싱크로
카탈로그 제품 문의 info@tne-systems.com
01
특징
  • TAMAGAWA SEIKI 창립시부터 70년 이상의 생산 이력을 가진 제품
  • 선박, 수문, 철강 등, 충격, 먼지, 고온다습의 과혹한 환경 하에서 오랫동안 애용되고 있는 제품
